液氮槽（液氮儲罐）的液位測量面臨極端低溫（-196℃）、介質易氣化、容器常為高真空多層絕熱結構等挑戰。選擇液位計時需重點考慮精度、可靠性、耐低溫性、安裝方式及對絕熱性能的影響。以下是適用于液氮槽的主流液位計類型及其優缺點分析：

---

1. 稱重式液位計

• 原理： 通過高精度稱重傳感器直接測量整個儲罐的重量變化，推算出液氮余量。

• 優點：

  • 精度高（可達±0.5%以內）： 直接測量總質量，不受沸騰、氣泡、分層等影響。

  • 完全非接觸： 無需在容器內部安裝探頭，不破壞真空絕熱層，不影響保溫性能。

  • 可靠性高： 無運動部件，不易損壞，維護簡單。

  • 可測量凈重/毛重： 方便庫存管理。

• 缺點：

  • 成本高： 需專用高精度傳感器和堅固穩定的支撐結構。

  • 安裝要求高： 需對儲罐基礎進行改造，確保水平且無振動干擾。

  • 無法區分液/氣相： 僅提供總量，無法直接給出液位高度。

• 適用場景： 對精度和可靠性要求極高的場景（如大型生物樣本庫、關鍵制藥工藝、貴重樣本儲存）、大型儲槽（>500L）、不允許破壞罐體絕熱結構的場合。

---

2. 超聲波液位計（外貼式/非接觸式）

• 原理： 在罐外底部安裝傳感器，向罐內發射超聲波，通過回波時間計算液位高度（利用聲波在不同介質中傳播速度差異）。

• 優點：

  • 非侵入式安裝： 無需開孔，完全不破壞真空絕熱層，保溫。

  • 無運動部件，維護量低。

  • 可測量液位高度。

• 缺點：

  • 精度受罐壁和介質影響： 多層復合罐壁結構可能導致聲波衰減或畸變；液氮?jiǎng)×曳序v產生氣泡層會顯著干擾信號。

  • 依賴標定： 對不同的罐體材質和結構需精確標定。

  • 底部安裝要求： 罐底需平整清潔，傳感器需良好耦合。

  • 大型罐頂部液位測量困難： 聲波路徑長，衰減大。

• 適用場景： 中小型液氮罐（尤其便攜式或不允許開孔的罐體）、對保溫性能要求極其嚴格、精度要求中等（±1~2%）的場景。

---

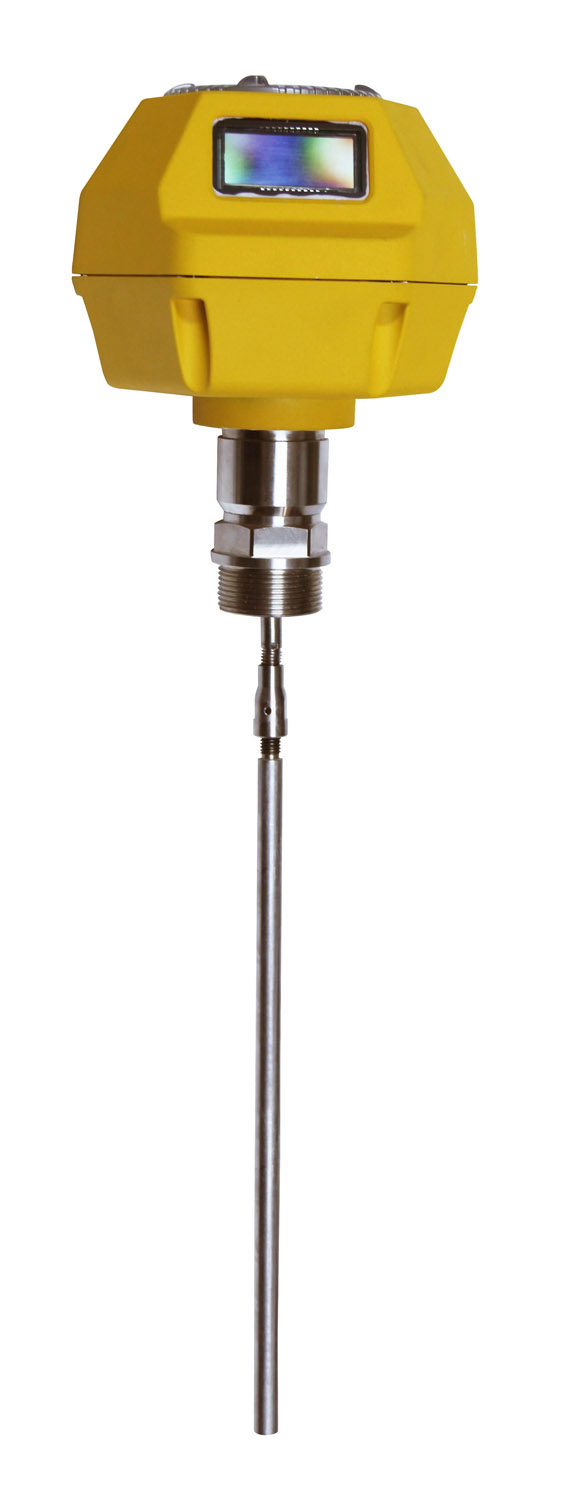

3. 雷達液位計（高頻導波雷達或調頻連續波雷達 - FMCW）

• 原理： 通過罐頂開孔插入導波桿或天線，向液面發射微波信號，根據反射回波測量液位。

• 優點：

  • 精度高（可達±1mm）： 微波穿透力強，受沸騰、蒸汽、溫度變化影響小。

  • 可測量液位高度和界面（如需要）。

  • 適用于大型深罐。

• 缺點：

  • 需開孔安裝： 破壞真空絕熱層，需特殊密封和延長頸管設計以減少冷量損失和保證真空度。安裝復雜度和成本增加。

  • 導波桿/天線需深入低溫區： 材料必須耐受-196℃極端低溫（如特制不銹鋼、PTFE）。

  • 成本較高（尤其高品質品牌）。

• 適用場景： 對液位精度要求高的中大型儲槽（100L以上），能接受在罐頂開孔并進行專業密封處理的場合。是當前高精度液氮測量的主流選擇之一。

---

4. 電容式液位計

• 原理： 插入罐內的探頭與罐壁構成電容，液位變化導致電容值改變。

• 優點：

  • 結構相對簡單，成本中等。

  • 可輸出連續液位信號。

• 缺點：

  • 需開孔插入： 破壞絕熱，需解決密封和冷橋問題。

  • 精度受介質特性影響大： 液氮與氣氮的介電常數差異較小，導致靈敏度較低；沸騰產生的氣泡層會嚴重干擾測量，精度和穩定性較差（±3~5%或更低）。

  • 需標定，易漂移。

  • 探頭材料需耐超低溫。

• 適用場景： 對精度要求不高、預算有限的中小型罐體，逐漸被雷達或超聲波取代。

---

5. 差壓變送器（需配合毛細管/隔離液）

• 原理： 測量罐底（液相）和罐頂（氣相）的壓力差，換算成液位高度。

• 優點： 技術成熟。

• 缺點：

  • 安裝極其復雜： 需在頂部和底部開孔，引壓管需特殊伴熱/保溫以防止引壓管內的介質（如隔離硅油）凝固。極易因引壓管堵塞或隔離液問題導致故障。

  • 精度受密度變化影響： 液氮密度隨溫度/純度有微小變化。

  • 維護量大，可靠性低。

• 適用場景： 在液氮測量中應用較少，除非其他方式無法滿足的特殊工況。

---

6. 磁致伸縮液位計

• 原理： 探桿內波導絲與浮子內磁鐵相互作用，測量扭應力波返回時間確定浮子位置。

• 優點： 精度較高（可達±0.5mm），分辨率高。

• 缺點：

  • 需開孔插入浮子： 破壞絕熱。

  • 浮子易受沸騰擾動影響： 在劇烈沸騰的液氮中可能跳動或傾斜，導致測量不穩甚至損壞。

  • 低溫下浮子材料和密封挑戰大。

• 適用場景： 在相對平靜的低溫液體（如LN?供給穩定、蒸發率低的工況）中有應用，但在典型劇烈沸騰的液氮槽中可靠性存疑。

---

總結與選型建議

1. 精度與可靠性至上（尤其大型/關鍵應用）：

   • 稱重式： 精度高、可靠、完全不破壞保溫。適用于樣本庫、核心工藝。

   • 次選高品質雷達式（FMCW/導波雷達）： 高精度，適合需要連續液位高度的場合。務必確保專業密封安裝。

2. 保溫性能要求高（不允許開孔）：

   • 外貼式超聲波： 真正非接觸方案。需驗證其在特定罐體上的可行性和精度（受罐壁結構和沸騰影響）。

3. 預算有限、精度要求中等（中小型罐）：

   • 電容式： 成本較低，但需接受其精度局限和穩定性問題。

   • 基礎型雷達： 性價比逐漸提高，優于電容式。

4. 應避免或謹慎使用的：

   • 差壓式： 維護噩夢，極不推薦。

   • 磁致伸縮： 沸騰環境下浮子可靠性差。

   • 普通機械浮球式： 低溫易卡死，精度極低。

關鍵考量因素：

• 罐體尺寸與結構： 是否允許開孔？開孔位置？底部是否平整（影響超聲波）？

• 測量需求： 需要絕對質量還是液位高度？精度要求多高（±1% vs ±5%）？

• 液氮狀態： 沸騰劇烈程度？是否需要連續穩定讀數？

• 預算與維護能力： 前期投入 vs 長期運行成本（液氮損耗、維護費）。

• 智能化需求： 是否需要遠程報警、數據記錄、集成到BMS？

終建議： 對于大多數重視精度、可靠性和長期運行成本的現代應用（如生物醫療、科研），稱重式和高品質雷達式是液氮槽液位測量的優選擇。在采購前務必向供應商明確說明工況（介質、溫度、罐型、精度要求），并索要在真實液氮環境下的測試數據或應用案例。

---
